无轨电动伸缩门电机控制器面板电路先接法

内容详情

一、一般伸缩门电机的技术参数:

1、输入电压:220V±15%

2、电机额定电流:7A

3、遥控方式:无线遥控学习码,频率出厂为433MHZ频率   [315MZ频率可定做]。

4、遥控距离:空旷50-100米(无障碍物)

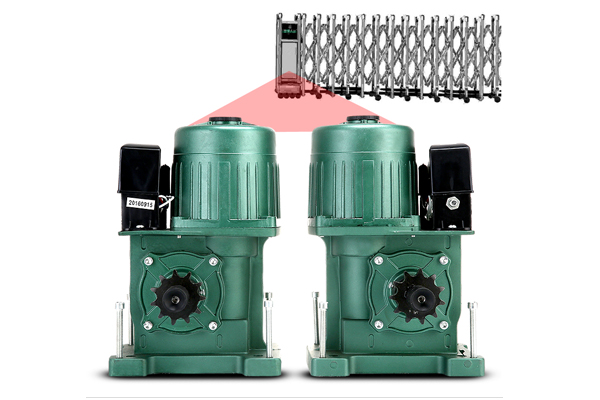

伸缩门电机

二、伸缩门电机的主要功能:

1、手动控制“开”、“停”、“关”。按键在控制板上。

2、遥控控制“开”、“停”、“关”。

3、红外防撞保护:配合专用的红外线控头,PNP型常开,门在关的过程中遇到障碍物可自动停止,并向相反运行5秒然后停止。然后继续往关门方向运行,红外防撞开关类型是PNP常开型,就是正极输出常开信号的开关。防撞关闭磁铁埋设可参照磁铁埋设示意图进行。

4、限位开关是用导航器来限位,在门开的尽头和关的尽头埋设磁铁作为限位的感应。可参照磁铁埋设示意图进行,也可用磁棒单独限位,磁棒为常开型限位。

5、关门限位距离调节:如果出现关门限位后机头离墙距离太远,则可通过关限位滞后调节电位器调整关限位感应到位后的停止时间。【这种情况是限位磁铁安装离墙太远】

6、纠偏大小调整说明:

本款控制器左右电机纠偏力度单独可调,每个电机分四档,一档最小,四档最大,可按门的运行状态现场调整。可参照示意图说明调整纠偏大小,出厂为一档。

三、伸缩门电机控制器台式遥控和遥控学习说明:

1、学习方法:按学习键(主机内部轻触按键开关)指示灯亮起后2秒钟以上松手,然后5秒钟内按遥控器或台控上任意键一下,此时学习指示灯闪几下,表示遥控器学习成功。

2、清除所有编码方法:按住学习键8秒钟以上,就会清除所有已经学习过的遥控器,此时如需要重新配遥控器,可按照学习方法进行操作。

四、伸缩门电机接线连接:

1、应严格遵照接线端子上标识接“火线“、”零线“。

2、电机线一定要注意,电机线左右电机线的颜色一定要一至,就是说左右电机运转方向一定要相同。

2、遵守安全规定,电力线与控制线一定要分开布线,避免产生干扰。

3、电机外壳一定要安全接地。

4、一定要反复确认所有接线正确才能接上电源。

五、伸缩门电机导航器安装:

1、导航器安装一定要确定方向,有字面对着关门的方向,而且安装高度离地面15mm米为最佳。

六、伸缩门电机安装场所(请专业人士安装调试):

1、安装的场所及环境不适宜会缩短本产品的使用寿命。

2、遥控器使用DC12V 23A电池,切勿受潮、摔打撞击。

3、若遥控距离太短,请检查主机安装位置是否被金属物遮蔽,还有接收天线一定要拉直,电池电量是否充足,在恶劣情况下,遥控距离有所缩短,此为正常现象。
